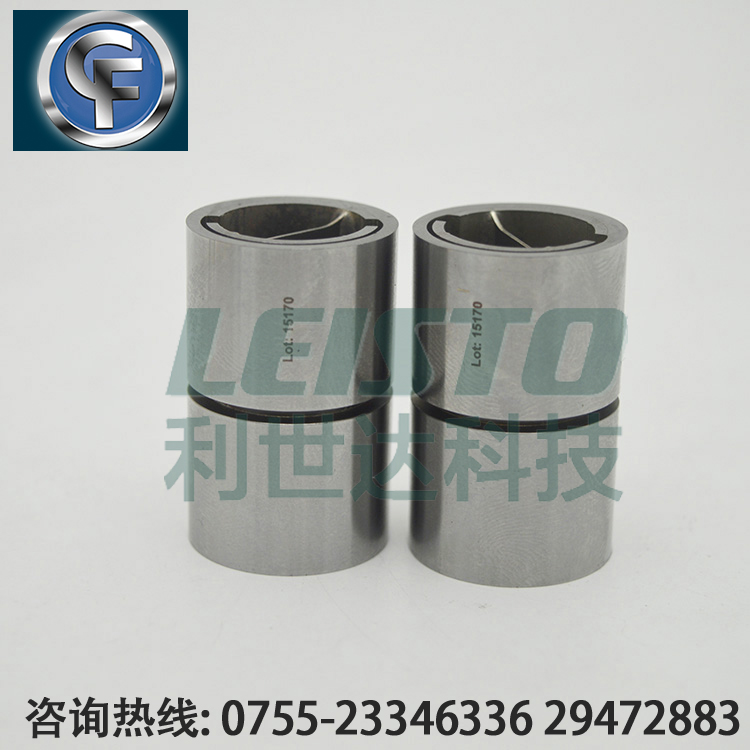

美国C-FLEX B-10 20 30系列刚性扭簧 柔性轴承 测量臂十字弹簧

十字扭簧（又称测量臂十字弹簧）是数控轧辊磨床的测量系统的关键件，它主要有偏转角度，负荷以及平均寿命三个要素，为测量系统提供复位所需的弹力，随着测量次数的增加，扭簧会产生疲劳变形而失效。由于进口件采购周期长，常常成为影响用户生产的棘手因素，我公司长期备有进口原装扭簧，为客户的设备正常运行增强了保障力度。

主要性能：
主要材料：由AISI 410或AISI 420防腐钢制成，The flexing elements由AISI 420防腐钢制成
扭转弹簧速度：一般在＋/-10％之内或是低于列表数值

订货须知：用户可提供表格中的代号，或扭簧的尺寸数据，表格中的单位是英寸，换算尺寸1英寸=25.4mm

单头

Part Number	Bearing Size	Tortional Spring	Load (Lc)	Capacity (Lt)	Diameter +0.0000 / -0.0005	A +/- 0.003	B Min.
A-10	1/8	0.0003	0.95	3.8	0.125	0.2	0.088
A-20	1/8	0.0018	8.9	12.7	0.125	0.2	0.088
A-30	1/8	0.0148	25.3	25.3	0.125	0.2	0.088
B-10	5/32	0.0004	1.4	5.6	0.1562	0.25	0.114
B-20	5/32	0.0037	13.7	19.6	0.1562	0.25	0.114
B-30	5/32	0.0296	39.3	39.3	0.1562	0.25	0.114
C-10	3/16	0.0007	2	7.8	0.1875	0.3	0.136
C-20	3/16	0.006	19.5	27.9	0.1875	0.3	0.136
C-30	3/16	0.0482	55.8	55.8	0.1875	0.3	0.136
D-10	1/4	0.0018	3.6	14.2	0.25	0.4	0.184
D-20	1/4	0.0148	35	50	0.25	0.4	0.184
D-30	1/4	0.1185	100	100	0.25	0.4	0.184
E-10	5/16	0.0037	5.7	22.8	0.3125	0.5	0.232
E-20	5/16	0.0296	55	78.6	0.3125	0.5	0.232
E-30	5/16	0.2367	157.1	157.1	0.3125	0.5	0.232
F-10	3/8	0.0065	8.4	33.6	0.375	0.6	0.279
F-20	3/8	0.0482	79.1	113	0.375	0.6	0.279
F-30	3/8	0.4002	226	226	0.375	0.6	0.279
G-10	1/2	0.0148	14.4	57.4	0.5	0.8	0.374
G-20	1/2	0.1185	140	200	0.5	0.8	0.374
G-30	1/2	0.9486	400	400	0.5	0.8	0.374
H-10	5/8	0.0296	23	92	0.625	1	0.469
H-20	5/8	0.2367	221.1	315.8	0.625	1	0.469
H-30	5/8	1.894	631.5	631.5	0.625	1	0.469
I-10	3/4	0.0482	32.4	129.4	0.75	1.2	0.564
I-20	3/4	0.4002	317.2	453.1	0.75	1.2	0.564
I-30	3/4	3.261	906.1	906.1	0.75	1.2	0.564
J-10	1	0.1185	59.2	236.6	1	1.6	0.764
J-20	1	0.9486	566.3	809	1	1.6	0.764
J-30	1	7.8023	1616	1616	1	1.6	0.764

双头

Part Number	Bearing Size	Tortional Spring	Load (Lc)	Capacity (Lt)	Diameter +0.0000 / -0.0005	A +/- 0.003	C Min.	D Min.
AD-10	1/8	0,0003	2,3	4,6	0,125	0,2	0,038	0,07
AD-20	1/8	0,0018	17,5	25	0,125	0,2	0,038	0,07
AD-30	1/8	0,0148	28	28	0,125	0,2	0,038	0,07
BD-10	5/32	0,0004	3,5	7	0,1562	0,25	0,05	0,1
BD-20	5/32	0,0037	28	40	0,1562	0,25	0,05	0,1
BD-30	5/32	0,0296	45	45	0,1562	0,25	0,05	0,1
CD-10	3/16	0,0007	5	10	0,1875	0,3	0,06	0,12
CD-20	3/16	0,006	40	60	0,1875	0,3	0,06	0,12
CD-30	3/16	0,0482	63	63	0,1875	0,3	0,06	0,12
DD-10	1/4	0,0018	9	18	0,25	0,4	0,083	0,165
DD-20	1/4	0,0148	70	100	0,25	0,4	0,083	0,165
DD-30	1/4	0,1185	115	115	0,25	0,4	0,083	0,165
ED-10	5/16	0,0037	14	28	0,3125	0,5	0,105	0,21
ED-20	5/16	0,0296	110	150	0,3125	0,5	0,105	0,21
ED-30	5/16	0,2367	175	175	0,3125	0,5	0,105	0,21
FD-10	3/8	0,0065	20	40	0,375	0,6	0,128	0,255
FD-20	3/8	0,0482	160	220	0,375	0,6	0,128	0,255
FD-30	3/8	0,4002	250	250	0,375	0,6	0,128	0,255
GD-10	1/2	0,0148	35	70	0,5	0,8	0,173	0,345
GD-20	1/2	0,1185	280	380	0,5	0,8	0,173	0,345
GD-30	1/2	0,9486	450	450	0,5	0,8	0,173	0,345
HD-10	5/8	0,0296	55	110	0,625	1	0,21	0,43
HD-20	5/8	0,2367	450	620	0,625	1	0,21	0,43
HD-30	5/8	1,894	700	700	0,625	1	0,21	0,43
ID-10	3/4	0,0482	80	160	0,75	1,2	0,263	0,52
ID-20	3/4	0,4002	630	900	0,75	1,2	0,263	0,52
ID-30	3/4	3,261	1000	1000	0,75	1,2	0,263	0,52
JD-10	1	0,1185	140	280	1	1,6	0,363	0,72
JD-20	1	0,9486	1100	1500	1	1,6	0,363	0,72
JD-30	1	7,8023	1800	1800	1	1,6	0,363	0,72

Part Number	OD	L	Min Bore A/B	Max Bore A/B	H	Set Screw Size	Max Torque (LB IN)	Max. RPM	Max Angular Offset (Deg.)	Max Parallel Offset	Max Axial Offset	Weight (OZ)	Static Tortional Stiffness (LB IN/DEG)
300750	0.75	0.75	0.125	0.375	0.24	M3 x 0,5	12	10000	7	0.01	0.02	0.84	11
301000	1	1	0.25	0.5	0.345	M3 x 0,5	24	7500	7	0.015	0.025	1.6	27
301250	1.25	1.25	0.375	0.625	0.535	M5 x 0,8	48	7500	7	0.015	0.03	2.45	51
301500	1.5	1.5	0.5	0.75	0.505	M5 x 0,9	75	5000	7	0.02	0.03	4.94	89
301750	1.75	1.75	0.625	0.875	0.55	M5 x 0,10	135	5000	7	0.02	0.04	7.59	135
302000	2	2	0.75	1	0.555	M5 x 0,11	180	3750	7	0.025	0.05	11.26	205
302500	2.5	2.5	0.875	1.25	0.615	M6 x 1,0	300	3750	7	0.025	0.05	18.67	395

Part Number	OD	L	Min Bore A/B	Max Bore A/B	H	Set Screw Size	Max Torque (LB IN)	Max. RPM	Max Angular Offset (Deg.)	Max Parallel Offset	Max Axial Offset	Weight (OZ)	Static Tortional Stiffness (LB IN/DEG)
500750	0.75	1.375	0.125	0.25	0.475	M4 x 0,7	12	10000	7	0.01	0.02	0.74	11
501000	1	1.5	0.25	0.5	0.474	M4 x 0,7	24	7500	7	0.015	0.025	1.41	27
501250	1.25	1.65	0.375	0.625	0.46	M5 x 0,8	48	7500	7	0.015	0.03	2.16	51
501500	1.5	2.25	0.5	0.75	0.704	M6 x 1,0	75	5000	7	0.02	0.03	4.35	89
501750	1.75	2.6	0.625	0.875	0.755	M6 x 1,0	135	5000	7	0.02	0.04	6.69	135
502000	2	2.85	0.75	1	0.816	M8 x 1,25	180	3750	7	0.025	0.05	9.92	205
502500	2.5	3.1	0.875	1.25	0.793	M8 x 1,25	300	3750	7	0.025	0.05	16.45	395

Part Number	OD	L	Min Bore A/B	Max Bore A/B	H	Set Screw Size	Max Torque (LB IN)	Max. RPM	Max Angular Offset (Deg.)	Max Parallel Offset	Max Axial Offset	Weight (OZ)	Static Tortional Stiffness (LB IN/DEG)
540500	0.5	0.85	0.125	0.25	0.234	M3 x 0,5	5	10000	7	0.005	0.008	0.55	1
541000	1	1.5	0.25	0.5	0.381	M4 x 0,7	20	7500	7	0.008	0.012	0.93	8.3
541500	1.5	2.2	0.375	0.75	0.548	M5 x 0,8	50	5000	7	0.01	0.018	3.1	28
542000	2	2.75	0.5	1	0.639	M6 x 1,0	120	3750	7	0.01	0.02	6.98	67
542500	2.5	3.25	0.625	1.25	0.711	M8 x 1,25	200	3750	7	0.01	0.02	11.63	129

Part Number	OD	L	Min Bore A/B	Max Bore A/B	H	Set Screw Size	Max Torque (LB IN)	Max. RPM	Max Angular Offset (Deg.)	Max Parallel Offset	Max Axial Offset	Weight (OZ)	Static Tortional Stiffness (LB IN/DEG)
340500	0.5	0.625	0.125	0.187	0.272	M3 x 0,5	5	10000	5	0.003	0.006	0.3	2
341000	1	1	0.25	0.437	0.325	M4 x 0,7	20	7500	5	0.005	0.008	0.5	12
341500	1.5	1.5	0.375	0.625	0.525	M5 x 0,8	50	5000	5	0.007	0.013	1.67	40
342000	2	2	0.5	0.75	0.625	M6 x 1,0	120	3750	5	0.007	0.014	3.75	90
342500	2.5	2.5	0.625	1	0.75	M8 x 1,25	200	3750	5	0.007	0.014	6.25	175

Part Number	OD	L	Min Bore A/B	Max Bore A/B	H	Set Screw Size	Max Torque (N m)	Max. RPM	Max Angular Offset (Deg.)	Max Parallel Offset	Max Axial Offset	Weight (g)	Static Tortional Stiffness (N m/DEG)
600750	19	35	4	7	12	M4 x 0,7	1.4	10000	7	0.25	0.51	21	1.2
601000	25.4	38	8	13	12	M4 x 0,7	2.8	7500	7	0.38	0.63	40	3
601250	31.7	42	14	16	12	M5 x 0,8	5.6	7500	7	0.38	0.76	61	6
601500	38.1	57	17	19	18	M6 x 1,0	8.5	5000	7	0.51	0.76	123	10
601750	44.5	66	20	23	19	M6 x 1,0	15.3	5000	7	0.51	1	190	15
602000	50.8	72	24	26	21	M8 x 1,25	20.5	3750	7	0.63	1.25	281	23
602500	63.5	79	27	32	20	M8 x 1,25	34	3750	7	0.63	1.25	466	45

Part Number	OD	L	Min Bore A/B	Max Bore A/B	H	Set Screw Size	Max Torque (N m)	Max. RPM	Max Angular Offset (Deg.)	Max Parallel Offset	Max Axial Offset	Weight (g)	Static Tortional Stiffness (N m/DEG)
400750	19	19	4	10	6	M3 x 0,5	1.4	10000	7	0.25	0.51	23.8	1.2
401000	25.4	25.4	8	13	8.7	M3 x 0,5	2.8	7500	7	0.38	0.63	45.4	3
401250	31.7	31.7	14	16	13.6	M5 x 0,8	5.6	7500	7	0.38	0.76	69.2	6
401500	38.1	38.1	17	19	12.8	M5 x 0,8	8.5	5000	7	0.51	0.76	139.6	10
401750	44.5	44.5	20	23	14	M5 x 0,8	15.3	5000	7	0.51	1	215.6	15
402000	50.8	50.8	24	26	14	M5 x 0,8	20.5	3750	7	0.63	1.25	319	23
402500	63.5	63.5	27	32	15.6	M6 x 1,00	34	3750	7	0.63	1.25	529	45

Part Number	OD	L	Min Bore A/B	Max Bore A/B	H	Set Screw Size	Max Torque (N m)	Max. RPM	Max Angular Offset (Deg.)	Max Parallel Offset	Max Axial Offset	Weight (g)	Static Tortional Stiffness (N m/DEG)
640500	12.7	21.6	4	6	5.9	M3 x 0,5	0.6	10000	7	0.13	0.2	15.6	0.1
641000	25.4	38.1	6	12	9.7	M4 x 0,7	2.3	7500	7	0.2	0.3	26.3	2
641500	38.1	55.9	10	19	14	M5 x 0,8	5.7	5000	7	0.25	0.46	87.9	3.2
642000	50.8	69.8	13	25	16.2	M6 x 1,0	13.6	3750	7	0.25	0.51	198	7.6
642500	63.5	82.6	16	32	18	M8 x 1,25	22.6	3750	7	0.25	0.51	330	14.6

Part Number	OD	L	Min Bore A/B	Max Bore A/B	H	Set Screw Size	Max Torque (N m)	Max. RPM	Max Angular Offset (Deg.)	Max Parallel Offset	Max Axial Offset	Weight (g)	Static Tortional Stiffness (N m/DEG)
440500	12.7	15.9	4	5	7	M3 x 0,5	0.6	10000	5	0.08	0.15	8.5	0.2
441000	25.4	25.4	6	11	8.3	M4 x 0,7	2.3	7500	5	0.13	0.2	14.2	1.4
441500	38.1	38.1	10	16	13.3	M5 x 0,8	5.7	5000	5	0.18	0.33	47.3	4.5
442000	50.8	50.8	13	19	15.9	M6 x 1,0	13.6	3750	5	0.18	0.36	106	10.2
442500	63.5	63.5	16	25	19	M8 x 1,25	22.6	3750	5	0.18	0.36	177	20
