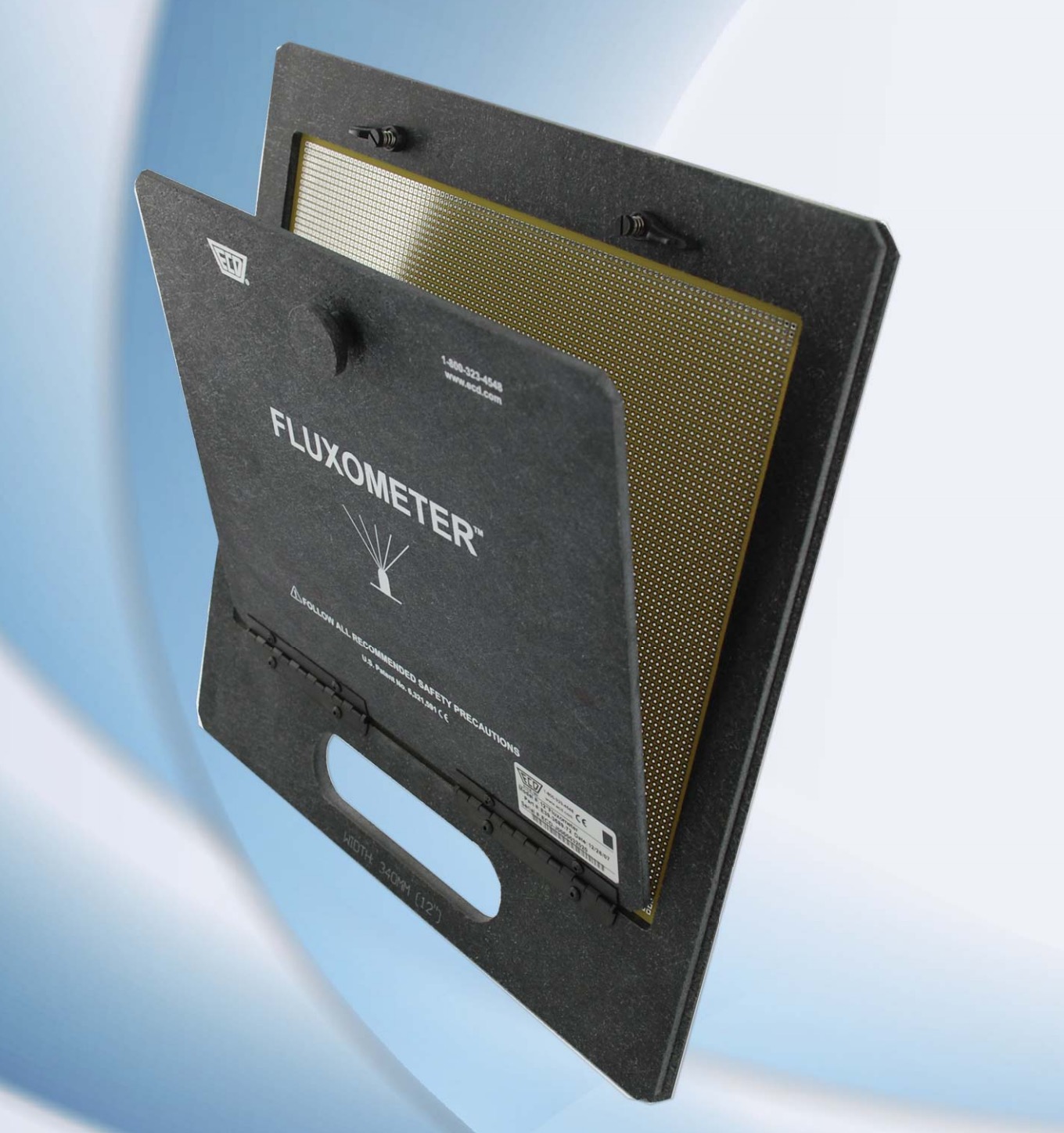

ECD FLUXOMETER介绍
ECD Fluxometer®治具通过验证助焊剂喷雾的均匀性和穿透性来最大限度地提高产品质量和减少返修。
改善工艺质量－消除波峰焊焊接工艺中对助焊剂喷雾的猜想。确保Fluxometer
•Fluxometer®只需像通常的线路板一样通过你的助焊剂喷雾系统

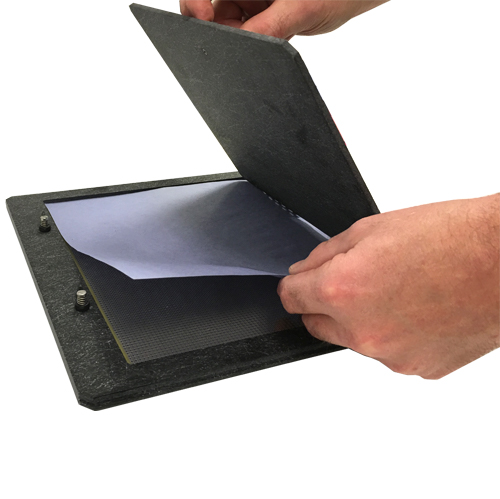

•通过取出特殊的测试纸可以检测到喷雾的穿透性和均匀度
助焊剂喷雾系统维修和验证工具：
•Fluxometer®是从实际情况出发，根据PCB板通过助焊剂喷雾系统而设计的治具
•选择使用随意大小开孔的PCB
•超长使用寿命，治具主体的材料是Durapol，印制电路板的材料是G10玻璃环氧树脂。
•测试纸的选择：水基助焊剂（Water-based
•最好增加WaveRIDE治具，这样可以保证预热时间、焊接强度、链速等。
使用ECD FLUXOMETER效果
- 方便、快速确认助焊剂喷雾在产品表面穿透量及均匀分布程度。在几分钟之内完成诊断。
- 避免在调较助焊剂喷雾时的猜疑。
- 改善助焊剂喷雾工艺和波峰焊工艺。
- 有不同孔径比率的模拟板帮助优化工艺。
- 模拟板在决定各种因素/助焊剂沉积和和焊料孔的填充性之间的关系上具有帮助。
- 使产量最大化并减少返修。

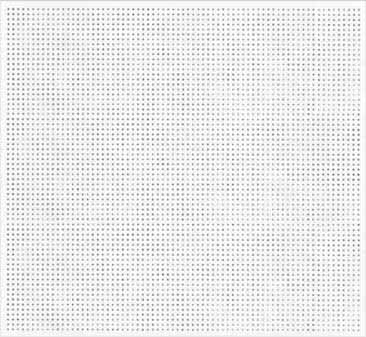

| 完全的助焊剂覆盖 | 不完整的助焊剂覆盖 |
|---|---|
 |
 |
FLUXOMETER测试系统选型
标准型：
E39-3589-00：229 mm宽托盘
E39-3589-02：305mm宽托盘
E39-3589-05：381mm宽托盘
E39-3589-08：457mm宽托盘
定制型：
E39-3589-12：尺寸根据特殊要求定制
FLUXOMETER组件清单：

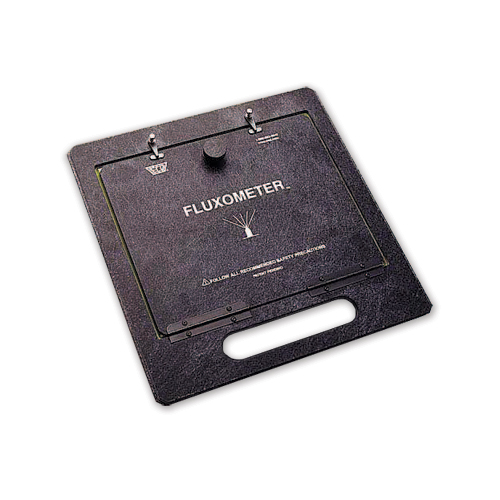

- Fluxometer®测试治具
- 测试网板，2PCS
- 测试纸（IPA, 低pH ，中pH）
- 快速参考指南
- 1年保修
FLUXOMETER配件：

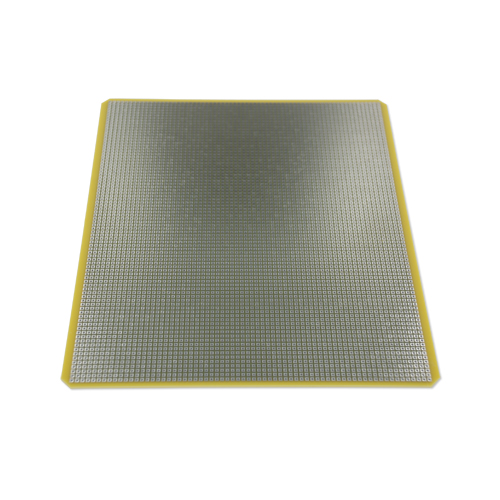

测试网板
1、测试网板，宽度229 mm（B39-3589-60）
2、测试网板，宽度305mm（B39-3589-62）
3、测试网板，宽度381 mm（B39-3589-65）
4、测试网板，宽度458mm（B39-3589-68）
5、可定制测试网板宽度（B39-3589-66）
IPA测试纸，适用于溶剂型助焊剂
1、IPA测试纸，宽度229 mm，每包100张（G04-3589-60）
2、IPA测试纸，宽度305 mm，每包100张（G04-3589-62）
3、IPA测试纸，宽度381 mm，每包100张（G04-3589-65）
4、IPA测试纸，宽度459 mm，每包100张（不再提供，客户可用2张229 mm代替）
中PH测试纸，适用于水基型助焊剂
1、中PH测试纸，宽度229 mm，每包100张（G04-3589-70）
2、中PH测试纸，宽度305 mm，每包100张（G04-3589-72）
3、中PH测试纸，宽度381 mm，每包100张（G04-3589-75）
4、中PH测试纸，宽度459 mm，每包100张（G04-3589-78）
低PH测试纸，适用于水基型助焊剂
1、低PH测试纸，宽度229 mm，每包100张（G04-3589-80）
2、低PH测试纸，宽度305 mm，每包100张（G04-3589-82）
3、低PH测试纸，宽度381 mm，每包100张（G04-3589-85）
4、低PH测试纸，宽度459 mm，每包100张（G04-3589-88）
