液压阻尼器是一种可以由低速到高速自由调节切削进给量的液压式进给速度控制装置。
复位方式有弹簧返回型和空气返回型两种类型，可根据不同用途进行选择；另外还有间进动作型液压阻尼器。

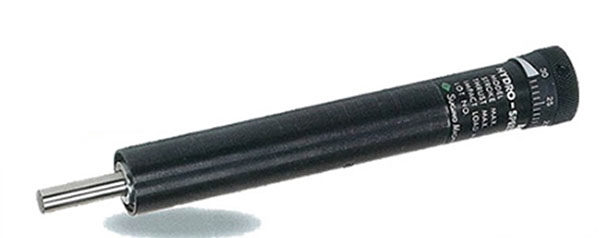

RB型弹簧返回型液压阻尼器
- 结构紧凑，任意方向安装
- 任意调节速度
- 采用不需要补充工作油的全封闭结构，可以保持长期稳定的控制功能。
- 急剧负荷变动所引起控制速度的变化极小，能够获得稳定的进给速度
- 进给速度可由速度调节钮方便地进行调节
参数
| 型号 | 最大行程 (mm) | 负载范围 (N) | 各种推力的速度控制范围 (mm/s) | 许容冲击能量 (J) | 重量 (KG) |
|---|---|---|---|---|---|
| RB-2412 | 12 | 98~490 | F=98N时：0.2~20 F=290N时 0.3~30 F=490N时 0.4~35 |
1.47 | 0.35 |
| RB-2430 | 30 | 200~1500 | F=200N时：0.1~5 F=490N时 0.2~35 F=980N时 0.3~40 F=1500N时0.4~50 |
2.45 | 0.41 |
| RB-2460 | 60 | 200~1500 | F=200N时：0.1~5 F=490N时 0.2~35 F=980N时 0.3~40 F=1500N时0.4~50 |
2.45 | 0.58 |
| RB-3140 | 40 | 490~2900 | F=490N时 0.1~10 F=1500N时0.2~25 F=2200N时 0.3~35 F=2900N时 0.5~40 |
3.92 | 0.95 |
| RB-3160 | 60 | 490~2900 | F=490N时 0.1~10 F=1500N时0.2~25 F=2200N时 0.3~35 F=2900N时 0.5~40 |
3.92 | 1.2 |
R-A空气返回型液压阻尼器
- 高效的分步进给功能
- 任意调节速度
- 深孔步进加工
| 型号 | 最大行程 (mm) | 负载范围 (N) | 各种推力的速度控制范围 (mm/s) | 许容冲击能量 (J) | 重量 (KG) |
|---|---|---|---|---|---|
| R-2442A | 40 | 200~1500 | F=200N时 0.3~5 F=9800N时 0.5~25 F=1500N时 0.8~30 |
2.45 | 1.3 |
| R-2462A | 60 | 200~1500 | F=200N时 0.3~5 F=9800N时 0.5~25 F=1500N时 0.8~30 |
2.45 | 1.4 |
| R-2482A | 80 | 200~1500 | F=200N时 0.3~5 F=9800N时 0.5~25 F=1500N时 0.8~30 |
2.45 | 1.5 |
| R-3182A | 80 | 490~2900 | F=490N时 0.3~12 F=2200N时 0.5~25 F=2900N时 0.8~30 |
3.92 | 2.2 |

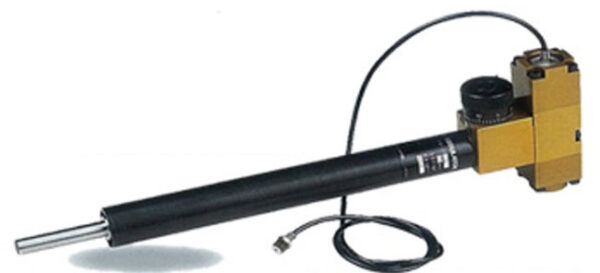

RB-SK/R-ASK间进动作型液压阻尼器
- 任意调节速度
- 自由切换高低速
| 型号 | 活塞杆返回方式 | 最大行程 (mm) | 跳跃进给行程 | 负载范围 (N) | 低速进给时不同推力速度调节范围 (mm/s) | 许容冲击能量 (J) | 重量 (KG) |
|---|---|---|---|---|---|---|---|
| RB-2460SK | 弹簧返回型 | 60 | 0或10mm以上到最大行程的范围 | 200~1500 | F=200N时 0.3~5 F=490N时 0.3~25 F=980N时 0.5~40 F=1500N时 0.8~50 |
2.45 | 1.2 |
| RB-3160SK | 弹簧返回型 | 60 | 0或10mm以上到最大行程的范围 | 490~2900 | F=490N时 0.3~10 F=1500N时 0.3~25 F=2200N时 0.5~35 F=2900N时 0.8~40 |
3.92 | 1.8 |
| RB-2462ASK | 空气返回型 | 60 | 0或10mm以上到最大行程的范围 | 200~1500 | F=200N时 0.3~5 F=490N时 0.3~25 F=980N时 0.5~40 F=1500N时 0.8~50 |
2.45 | 1.9 |
| RB-3182ASK | 空气返回型 | 80 | 0或10mm以上到最大行程的范围 | 490~2900 | F=490N时 0.3~10 F=1500N时 0.3~25 F=2200N时 0.5~35 F=2900N时 0.8~40 |
3.92 | 2.5 |
